首页
专利查询
专利购买
专利转让
专利申请
15071489439
当前位置：
专利巴士
专利查询
专利名称
查询
高级查询
当前共找到
8115
个专利记录
，当前显示页码
198/406
专利名称
申请号
申请人
发明人
专利代办机构

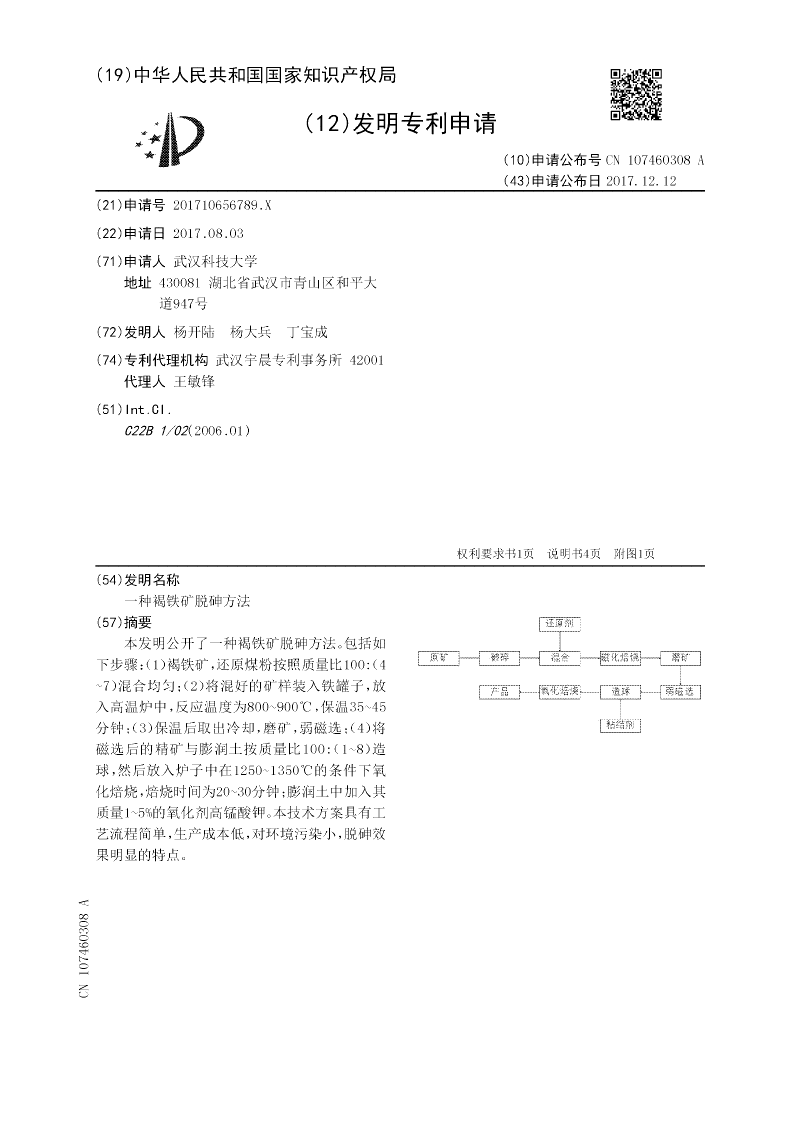

[发明]
一种褐铁矿脱砷方法
申请号：
201710656789.X
状态：
审中-实审
申请日：
2017-08-03
申请人：
武汉科技大学
发明人：
杨开陆、杨大兵、丁宝成
公开日：
2017-12-12
代理机构：
武汉宇晨专利事务所42001
主分类号：
C22B1/02(2006.01)I
我要购买
摘要：
本发明公开了一种褐铁矿脱砷方法。包括如下步骤：（1）褐铁矿，还原煤粉按照质量比100:（4~7）混合均匀；（2）将混好的矿样装入铁罐子，放入高温炉中，反应温度为800~900℃，保温35~45分钟；（3）保温后取出冷却，磨矿，弱磁选；（4）将磁选后的精矿与膨润土按质量比100:（1~8）造球，然后放入炉子中在1250~1350℃的条件下氧化焙烧，焙烧时间为20~30分钟；膨润土中加入其质量1~5%的氧化剂高锰酸钾。本技术方案具有工艺流程简单，生产成本低，对环境污染小，脱砷效果明显的特点。

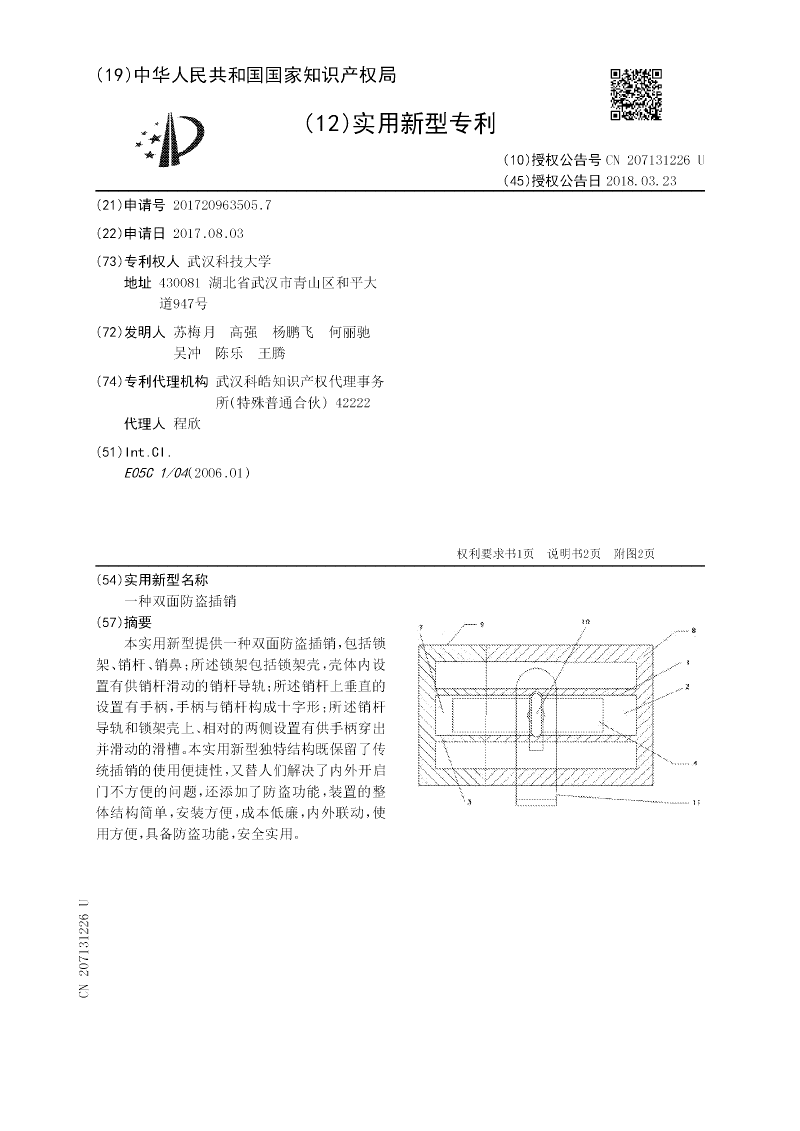

[实用新型]
一种双面防盗插销
申请号：
201720963505.7
状态：
无权-未缴年费
申请日：
2017-08-03
申请人：
武汉科技大学
发明人：
苏梅月、高强、杨鹏飞、何丽驰、吴冲、陈乐、王腾
公开日：
2018-03-23
代理机构：
武汉科皓知识产权代理事务所(特殊普通合伙)42222
主分类号：
E05C1/04(2006.01)I
我要购买
摘要：
本实用新型提供一种双面防盗插销，包括锁架、销杆、销鼻；所述锁架包括锁架壳，壳体内设置有供销杆滑动的销杆导轨；所述销杆上垂直的设置有手柄，手柄与销杆构成十字形；所述销杆导轨和锁架壳上、相对的两侧设置有供手柄穿出并滑动的滑槽。本实用新型独特结构既保留了传统插销的使用便捷性，又替人们解决了内外开启门不方便的问题，还添加了防盗功能，装置的整体结构简单，安装方便，成本低廉，内外联动，使用方便，具备防盗功能，安全实用。

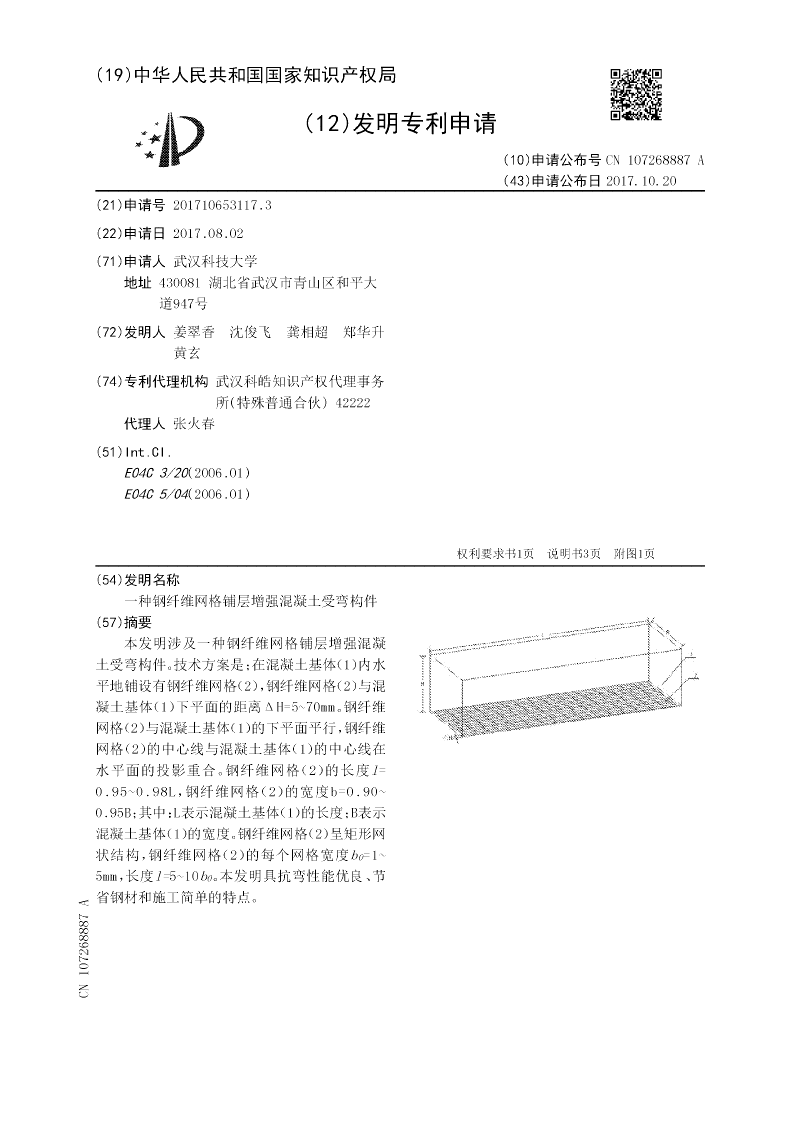

[发明]
一种钢纤维网格铺层增强混凝土受弯构件
申请号：
201710653117.3
状态：
审中-实审
申请日：
2017-08-02
申请人：
武汉科技大学
发明人：
姜翠香、沈俊飞、龚相超、郑华升、黄玄
公开日：
2017-10-20
代理机构：
武汉科皓知识产权代理事务所(特殊普通合伙)42222
主分类号：
E04C3/20(2006.01)
我要购买
摘要：
本发明涉及一种钢纤维网格铺层增强混凝土受弯构件。技术方案是；在混凝土基体（1）内水平地铺设有钢纤维网格（2），钢纤维网格（2）与混凝土基体（1）下平面的距离ΔH=5~70mm。钢纤维网格（2）与混凝土基体（1）的下平面平行，钢纤维网格（2）的中心线与混凝土基体（1）的中心线在水平面的投影重合。钢纤维网格（2）的长度l=0.95~0.98L，钢纤维网格（2）的宽度b=0.90~0.95B；其中：L表示混凝土基体（1）的长度；B表示混凝土基体（1）的宽度。钢纤维网格（2）呈矩形网状结构，钢纤维网格（2）的每个网格宽度b0=1~5mm，长度l=5~10b0。本发明具抗弯性能优良、节省钢材和施工简单的特点。
[发明]
一种用于大数据分析设备的自动灭火装置
申请号：
201710651574.9
状态：
审中-实审
申请日：
2017-08-02
申请人：
武汉科技大学
发明人：
柯鹏
公开日：
2017-12-12
代理机构：
马鞍山市金桥专利代理有限公司34111
主分类号：
A62C3/16(2006.01)I
我要购买
摘要：
本发明公开了一种用于大数据分析设备的自动灭火装置，涉及大数据技术领域，包括安装支架、滑轨、滑动机构、固定机构、电机和气溶胶灭火器，所述滑动机构的两端滑动连接在滑轨内，所述固定机构转动连接在滑动机构上并通过紧固螺栓连接，安装支架上设有牵引绳，牵引绳的底端与气溶胶灭火器的保险环连接，电机通过凸轮、连杆与滑动机构连接，滑轨上设有烟雾传感器，烟雾传感器和电机均连接至微处理器，本发明灭火过程中，固定机构可在连杆、凸轮及电机的带动下进行上下反复的运动式灭火，再辅以多个气溶胶灭火器，相比传统的定点灭火方式，灭火范围更大，且灭火效率高。

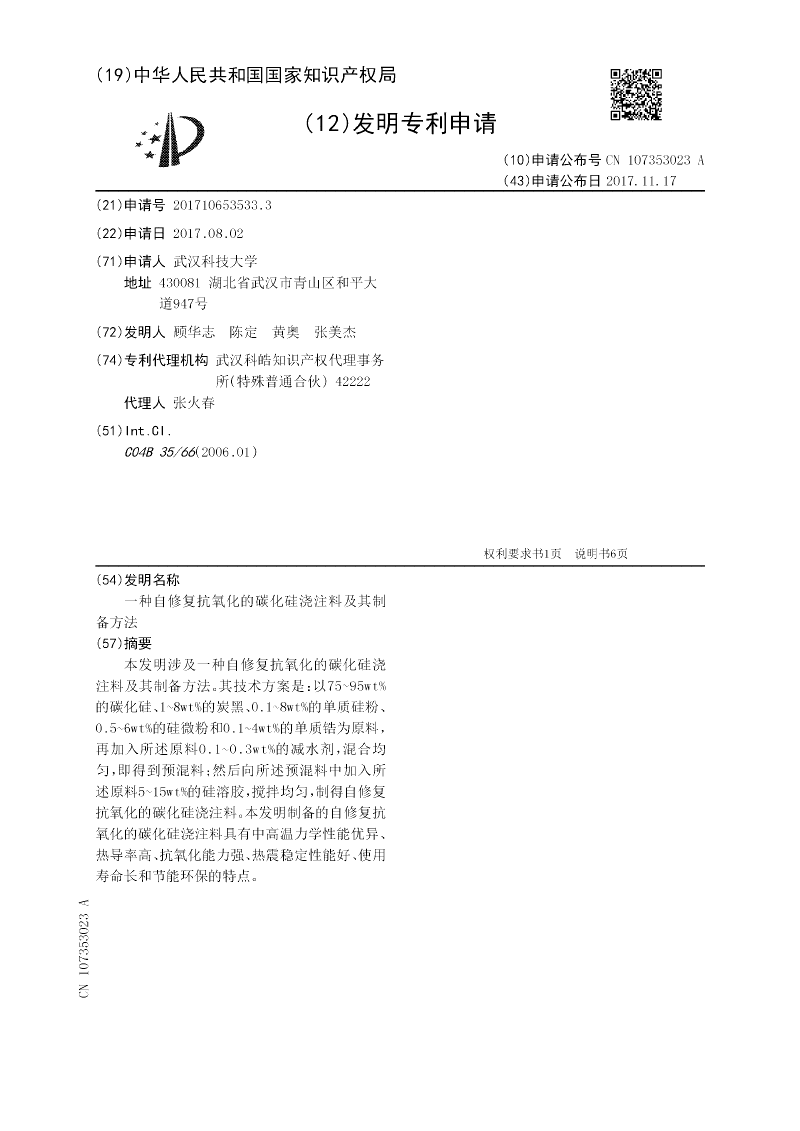

[发明]
一种自修复抗氧化的碳化硅浇注料及其制备方法
申请号：
201710653533.3
状态：
有权
申请日：
2017-08-02
申请人：
武汉科技大学
发明人：
顾华志、陈定、黄奥、张美杰
公开日：
2017-11-17
代理机构：
武汉科皓知识产权代理事务所(特殊普通合伙)42222
主分类号：
C04B35/66(2006.01)I
我要购买
摘要：
本发明涉及一种自修复抗氧化的碳化硅浇注料及其制备方法。其技术方案是：以75~95wt%的碳化硅、1~8wt%的炭黑、0.1~8wt%的单质硅粉、0.5~6wt%的硅微粉和0.1~4wt%的单质锆为原料，再加入所述原料0.1~0.3wt%的减水剂，混合均匀，即得到预混料；然后向所述预混料中加入所述原料5~15wt%的硅溶胶，搅拌均匀，制得自修复抗氧化的碳化硅浇注料。本发明制备的自修复抗氧化的碳化硅浇注料具有中高温力学性能优异、热导率高、抗氧化能力强、热震稳定性能好、使用寿命长和节能环保的特点。

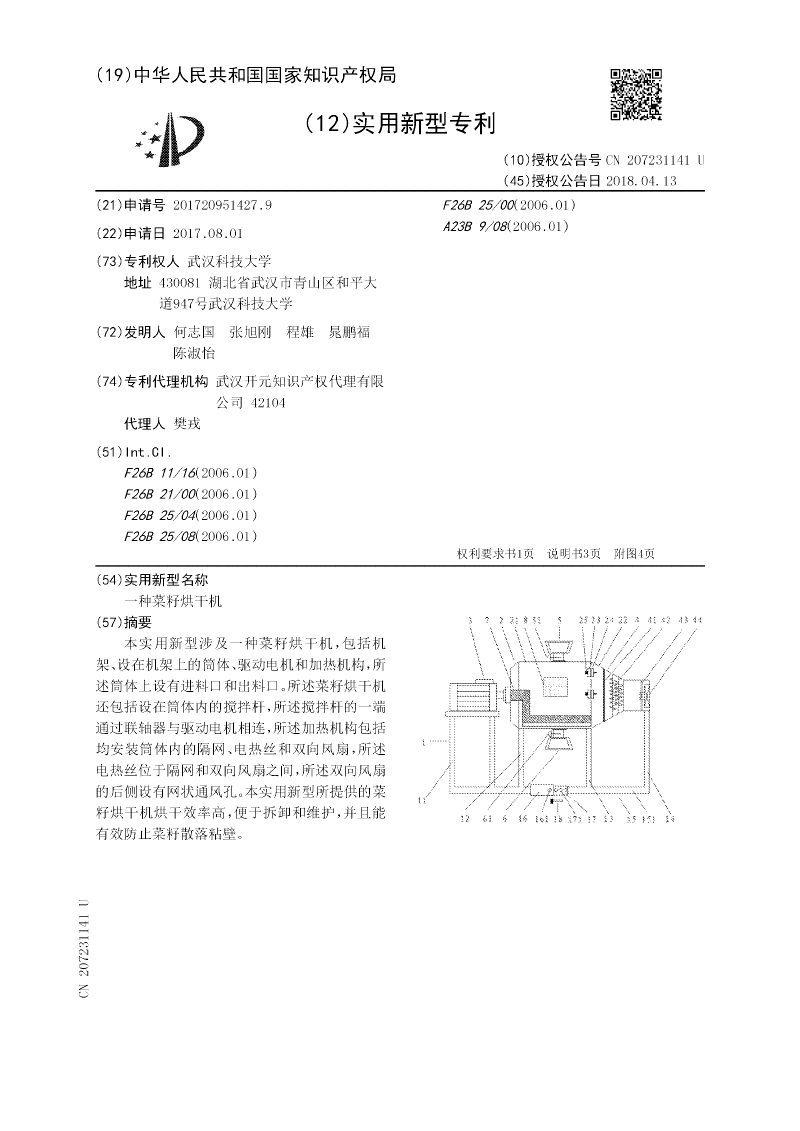

[实用新型]
一种菜籽烘干机
申请号：
201720951427.9
状态：
无权-未缴年费
申请日：
2017-08-01
申请人：
武汉科技大学
发明人：
何志国、张旭刚、程雄、晁鹏福、陈淑怡
公开日：
2018-04-13
代理机构：
武汉开元知识产权代理有限公司42104
主分类号：
F26B11/16(2006.01)I
我要购买
摘要：
本实用新型涉及一种菜籽烘干机，包括机架、设在机架上的筒体、驱动电机和加热机构，所述筒体上设有进料口和出料口。所述菜籽烘干机还包括设在筒体内的搅拌杆，所述搅拌杆的一端通过联轴器与驱动电机相连，所述加热机构包括均安装筒体内的隔网、电热丝和双向风扇，所述电热丝位于隔网和双向风扇之间，所述双向风扇的后侧设有网状通风孔。本实用新型所提供的菜籽烘干机烘干效率高，便于拆卸和维护，并且能有效防止菜籽散落粘壁。
[发明]

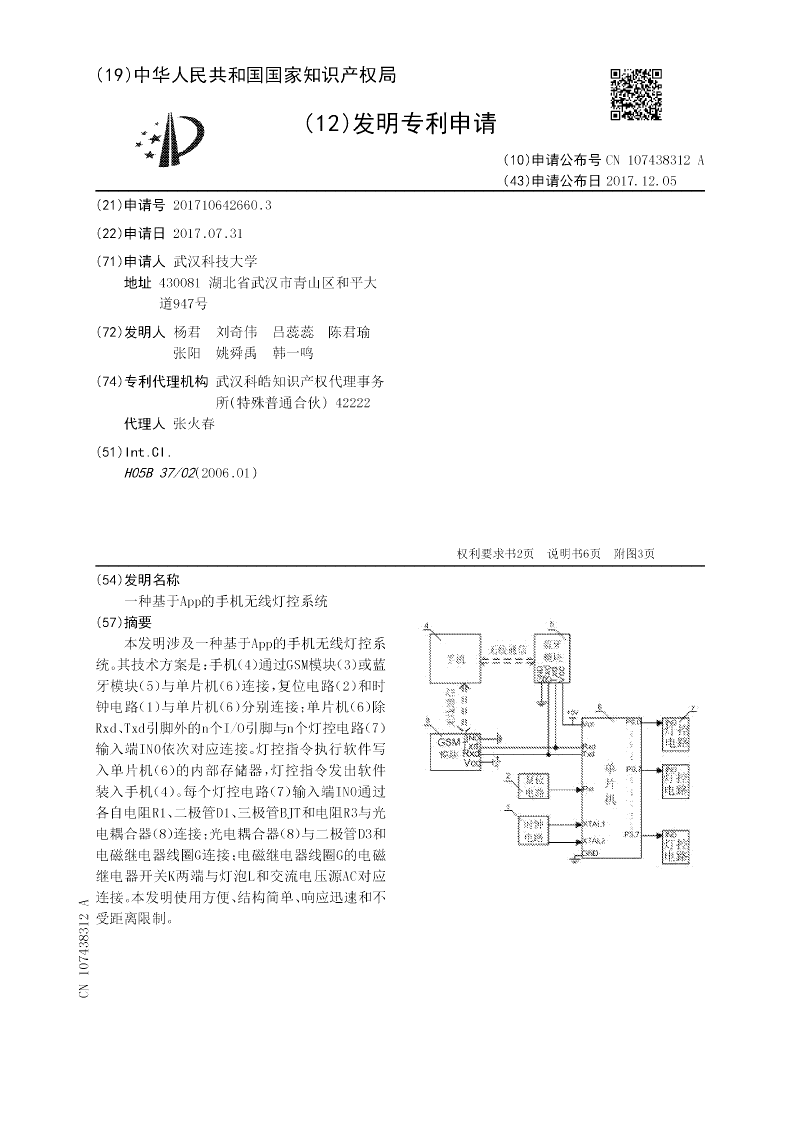

一种基于App的手机无线灯控系统
申请号：
201710642660.3
状态：
无权-撤回
申请日：
2017-07-31
申请人：
武汉科技大学
发明人：
杨君、刘奇伟、吕蕊蕊、陈君瑜、张阳、姚舜禹、韩一鸣
公开日：
2017-12-05
代理机构：
武汉科皓知识产权代理事务所(特殊普通合伙)42222
主分类号：
H05B37/02(2006.01)I
我要购买
摘要：
本发明涉及一种基于App的手机无线灯控系统。其技术方案是：手机（4）通过GSM模块（3）或蓝牙模块（5）与单片机（6）连接，复位电路（2）和时钟电路（1）与单片机（6）分别连接；单片机（6）除Rxd、Txd引脚外的n个I/O引脚与n个灯控电路（7）输入端IN0依次对应连接。灯控指令执行软件写入单片机（6）的内部存储器，灯控指令发出软件装入手机（4）。每个灯控电路（7）输入端IN0通过各自电阻R1、二极管D1、三极管BJT和电阻R3与光电耦合器（8）连接；光电耦合器（8）与二极管D3和电磁继电器线圈G连接；电磁继电器线圈G的电磁继电器开关K两端与灯泡L和交流电压源AC对应连接。本发明使用方便、结构简单、响应迅速和不受距离限制。

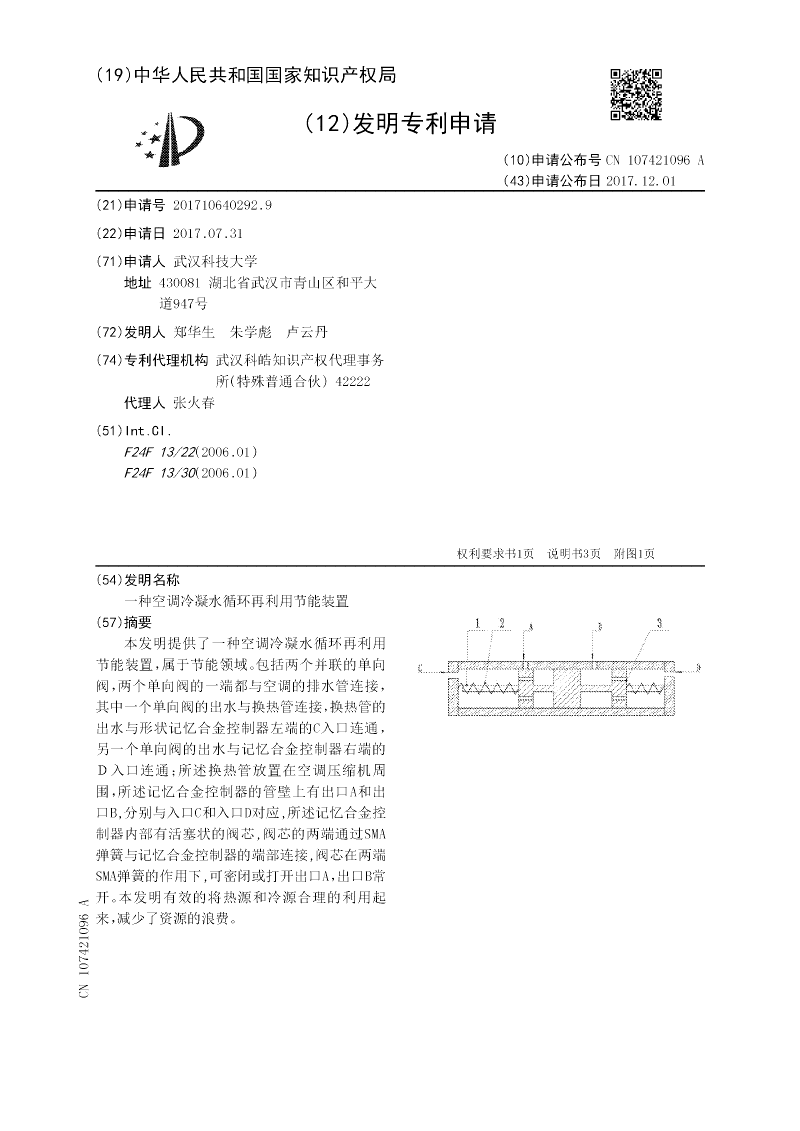

[发明]
一种空调冷凝水循环再利用节能装置
申请号：
201710640292.9
状态：
审中-实审
申请日：
2017-07-31
申请人：
武汉科技大学
发明人：
郑华生、朱学彪、卢云丹
公开日：
2017-12-01
代理机构：
武汉科皓知识产权代理事务所(特殊普通合伙)42222
主分类号：
F24F13/22(2006.01)I
我要购买
摘要：
本发明提供了一种空调冷凝水循环再利用节能装置，属于节能领域。包括两个并联的单向阀，两个单向阀的一端都与空调的排水管连接，其中一个单向阀的出水与换热管连接，换热管的出水与形状记忆合金控制器左端的C入口连通，另一个单向阀的出水与记忆合金控制器右端的Ｄ入口连通；所述换热管放置在空调压缩机周围，所述记忆合金控制器的管壁上有出口A和出口B,分别与入口C和入口D对应,所述记忆合金控制器内部有活塞状的阀芯,阀芯的两端通过SMA弹簧与记忆合金控制器的端部连接,阀芯在两端SMA弹簧的作用下,可密闭或打开出口A，出口B常开。本发明有效的将热源和冷源合理的利用起来，减少了资源的浪费。
[发明]

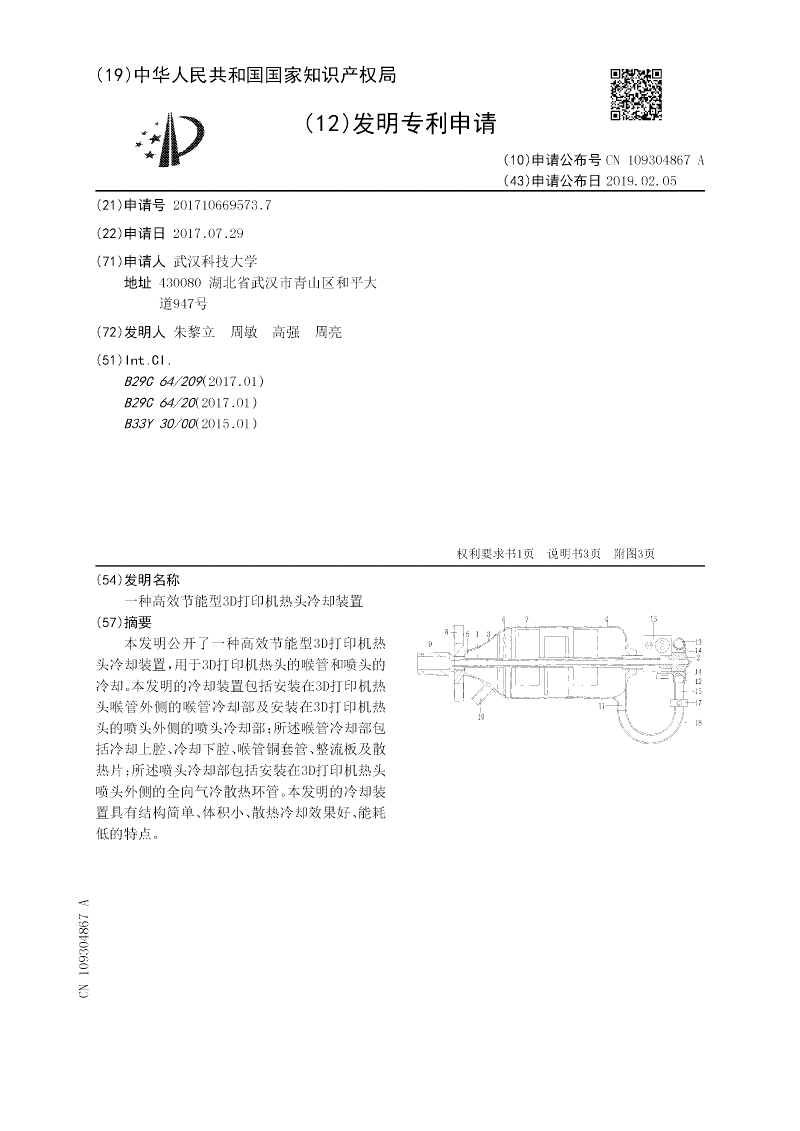

一种高效节能型3D打印机热头冷却装置
申请号：
201710669573.7
状态：
审中-公开
申请日：
2017-07-29
申请人：
武汉科技大学
发明人：
朱黎立、周敏、高强、周亮
公开日：
2019-02-05
代理机构：
主分类号：
B29C64/209(2017.01)I
我要购买
摘要：
本发明公开了一种高效节能型3D打印机热头冷却装置，用于3D打印机热头的喉管和喷头的冷却。本发明的冷却装置包括安装在3D打印机热头喉管外侧的喉管冷却部及安装在3D打印机热头的喷头外侧的喷头冷却部；所述喉管冷却部包括冷却上腔、冷却下腔、喉管铜套管、整流板及散热片；所述喷头冷却部包括安装在3D打印机热头喷头外侧的全向气冷散热环管。本发明的冷却装置具有结构简单、体积小、散热冷却效果好、能耗低的特点。

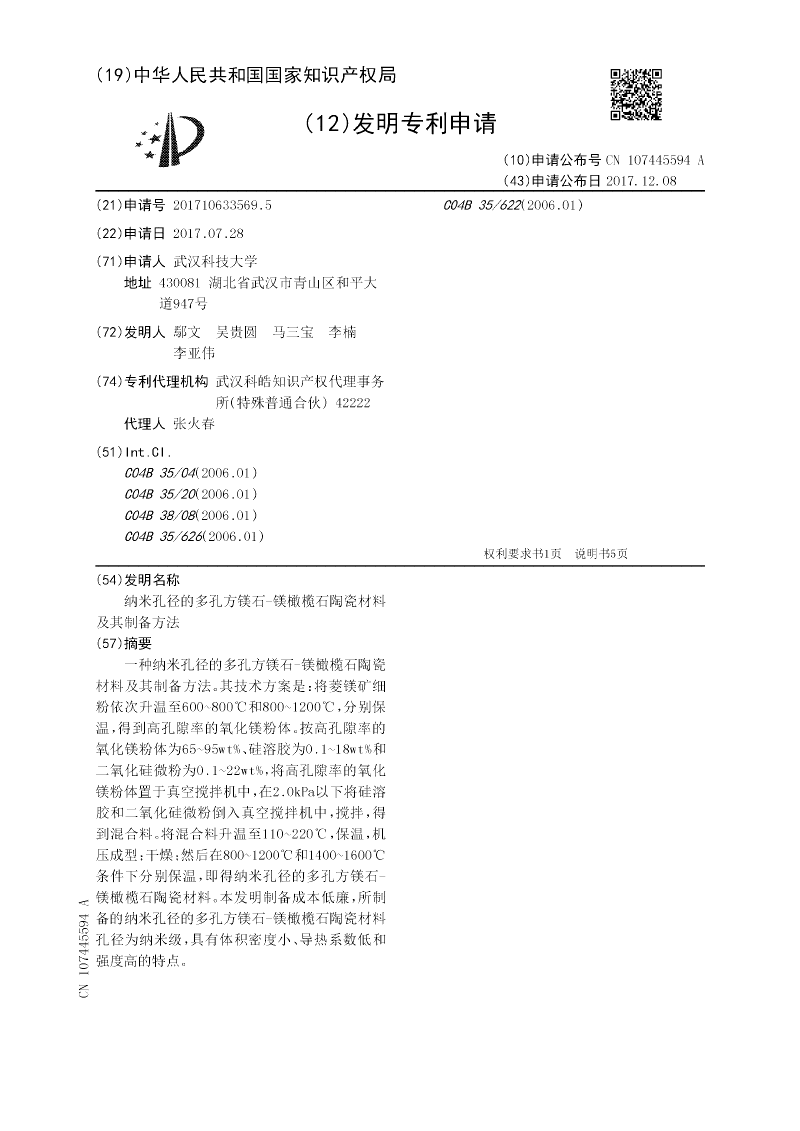

[发明]
纳米孔径的多孔方镁石‑镁橄榄石陶瓷材料及其制备方法
申请号：
201710633569.5
状态：
审中-实审
申请日：
2017-07-28
申请人：
武汉科技大学
发明人：
鄢文、吴贵圆、马三宝、李楠、李亚伟
公开日：
2017-12-08
代理机构：
武汉科皓知识产权代理事务所(特殊普通合伙)42222
主分类号：
C04B35/04(2006.01)I
我要购买
摘要：
一种纳米孔径的多孔方镁石‑镁橄榄石陶瓷材料及其制备方法。其技术方案是：将菱镁矿细粉依次升温至600~800℃和800~1200℃，分别保温，得到高孔隙率的氧化镁粉体。按高孔隙率的氧化镁粉体为65~95wt%、硅溶胶为0.1~18wt%和二氧化硅微粉为0.1~22wt%，将高孔隙率的氧化镁粉体置于真空搅拌机中，在2.0kPa以下将硅溶胶和二氧化硅微粉倒入真空搅拌机中，搅拌，得到混合料。将混合料升温至110~220℃，保温，机压成型；干燥；然后在800~1200℃和1400~1600℃条件下分别保温，即得纳米孔径的多孔方镁石‑镁橄榄石陶瓷材料。本发明制备成本低廉，所制备的纳米孔径的多孔方镁石‑镁橄榄石陶瓷材料孔径为纳米级，具有体积密度小、导热系数低和强度高的特点。
[发明]
纳米孔径的多孔刚玉‑镁铝尖晶石陶瓷及其制备方法
申请号：
201710632852.6
状态：
审中-实审
申请日：
2017-07-28
申请人：
武汉科技大学
发明人：
鄢文、齐江涛、陈哲、李楠、李亚伟
公开日：
2017-10-24
代理机构：
武汉科皓知识产权代理事务所(特殊普通合伙)42222
主分类号：
C04B38/08(2006.01)
我要购买
摘要：
本发明涉及一种纳米孔径的多孔刚玉‑镁铝尖晶石陶瓷及其制备方法。其技术方案是：将氢氧化铝细粉依次升温至280~450℃和800~1200℃，分别保温，得到高孔隙率的氧化铝粉体。按高孔隙率的氧化铝粉体为60~89wt%、氯化镁溶液为10~25wt%和菱镁矿微粉为0.1~19wt%配料，将高孔隙率的氧化铝粉体置于真空搅拌机中，抽真空至2.0kPa以下，将氯化镁溶液和菱镁矿微粉加入，搅拌，得混合料。将混合料在110~220℃保温，冷却，机压成型，干燥；然后依次升温至800~1200℃和1400~1600℃，分别保温，即得纳米孔径的多孔刚玉‑镁铝尖晶石陶瓷。本发明所制制品的气孔孔径为纳米级，具有体积密度小、导热系数低、强度高、透气度低和抗介质侵蚀能力强的特点。
[发明]
纳米孔径多孔方镁石‑镁铝尖晶石陶瓷材料及其制备方法
申请号：
201710632854.5
状态：
有权
申请日：
2017-07-28
申请人：
武汉科技大学
发明人：
鄢文、吴贵圆、马三宝、李楠、李亚伟
公开日：
2017-12-08
代理机构：
武汉科皓知识产权代理事务所(特殊普通合伙)42222
主分类号：
C04B35/04(2006.01)I
我要购买
摘要：
本发明涉及一种纳米孔径多孔方镁石‑镁铝尖晶石陶瓷材料及其制备方法。其技术方案是：将菱镁矿细粉依次升温至680~850℃和950~1250℃，分别保温，得到高孔隙率的氧化镁粉体。按高孔隙率的氧化镁粉体为70~98wt%、含Al3+溶液为0.1~25wt%和氢氧化铝微粉为0.1~10wt%，将高孔隙率的氧化镁粉体置于真空搅拌机中，在2.0kPa以下将含Al3+溶液和氢氧化铝微粉加入，搅拌，得到混合料。将混合料在110~220℃，保温，冷却，机压成型，干燥；然后在950~1250℃和1480~1620℃分别保温，即得纳米孔径多孔方镁石‑镁铝尖晶石陶瓷材料。本发明制备成本低和环境友好，所制备的制品的孔径为纳米级，具有透气度低、体积密度小、导热系数低和强度高的优点。
[发明]
轻量化方镁石‑镁橄榄石耐火材料及其制备方法
申请号：
201710633572.7
状态：
审中-实审
申请日：
2017-07-28
申请人：
武汉科技大学
发明人：
鄢文、吴贵圆、齐江涛、李楠、李亚伟
公开日：
2017-12-08
代理机构：
武汉科皓知识产权代理事务所(特殊普通合伙)42222
主分类号：
C04B35/66(2006.01)I
我要购买
摘要：
本发明涉及一种轻量化方镁石‑镁橄榄石耐火材料及其制备方法。其技术方案是：以10~16wt%的粒径为3~5mm、20~32wt%的粒径小于3mm且大于等于1mm和8~15wt%的粒径小于1mm的多孔方镁石‑镁橄榄石陶瓷颗粒为骨料，以10~20wt%的镁砂细粉、18~24wt%的镁橄榄石细粉和3~8wt%的二氧化硅微粉为基质，结合剂为3~8wt%；先将骨料置于真空搅拌机，抽真空至2.0KPa以下，再加入结合剂，搅拌，关闭抽真空系统；然后加入基质，搅拌，成型，干燥；最后依次在900~1100℃和1300~1580℃分别保温3~8小时，冷却，即得轻量化方镁石‑镁橄榄石耐火材料。本发明所制制品孔径为纳米级，具有体积密度小、强度高、透气度低、导热系数较低和热震性能好的特点。
[发明]
轻量化方镁石‑镁铝尖晶石耐火材料及其制备方法
申请号：
201710632853.0
状态：
有权
申请日：
2017-07-28
申请人：
河南瑞泰耐火材料科技有限公司、武汉科技大学
发明人：
鄢文、翟耀杰、刘锡俊、马三宝、李楠、徐琳琳、任向阳、刘昭、翟鹏涛
公开日：
2017-11-10
代理机构：
武汉科皓知识产权代理事务所(特殊普通合伙)42222
主分类号：
C04B35/04(2006.01)I
我要购买
摘要：
本发明涉及一种轻量化方镁石‑镁铝尖晶石耐火材料及其制备方法。其技术方案是：以14~21wt%的粒径为3~5mm、27~36wt%的粒径小于3mm且大于等于1mm和12~18wt%的粒径大于1mm且大于等于0.1mm的纳米孔径的多孔方镁石‑镁铝尖晶石陶瓷材料颗粒为骨料，以10~20wt%的纳米孔径的多孔方镁石‑镁铝尖晶石陶瓷材料细粉、8~10wt%的镁铝尖晶石细粉和10~20wt%的镁砂细粉为基质；外加2~8wt%的结合剂。先将骨料置于真空搅拌机，抽真空，再加入结合剂，搅拌，关闭抽真空系统；然后加入基质，搅拌，成型，干燥，在1500~1650℃保温3~8小时，冷却，得轻量化方镁石‑镁铝尖晶石耐火材料。其制品孔径为纳米级，导热系数较低、热震稳定性优异和抗侵蚀能力强。
[发明]
轻量化方镁石‑铁铝尖晶石耐火材料及其制备方法
申请号：
201710631762.5
状态：
审中-实审
申请日：
2017-07-28
申请人：
武汉科技大学
发明人：
鄢文、马三宝、陈哲、李楠、李亚伟
公开日：
2017-11-10
代理机构：
武汉科皓知识产权代理事务所(特殊普通合伙)42222
主分类号：
C04B35/04(2006.01)I
我要购买
摘要：
本发明涉及一种轻量化方镁石‑铁铝尖晶石耐火材料及其制备方法。其方案是：以10~20wt%的粒径为3~5mm、30~40wt%的粒径为1~2.8mm和10~15wt%的粒径为0.1~0.8mm的纳米孔径的多孔方镁石‑镁铝尖晶石陶瓷材料颗粒为骨料，以8~15wt%的纳米孔径的多孔方镁石‑镁铝尖晶石陶瓷材料细粉、10~15wt%的铁铝尖晶石‑刚玉复合细粉和10~20wt%的镁砂细粉为基质，外加骨料与基质之和2~8wt%的结合剂。先将骨料置于真空搅拌机，抽真空，加入结合剂，搅拌，关闭抽真空系统；加入基质，搅拌，成型，干燥，在1500~1650℃保温，冷却，即得轻量化方镁石‑铁铝尖晶石耐火材料。所得制品的气孔为纳米孔，导热系数低、抗侵蚀性好、挂窑皮性能优良和热震稳定性高。
[发明]
一种纳米孔径的多孔刚玉‑莫来石陶瓷及其制备方法
申请号：
201710633571.2
状态：
审中-实审
申请日：
2017-07-28
申请人：
武汉科技大学
发明人：
鄢文、齐江涛、吴贵圆、李楠、李亚伟
公开日：
2017-11-24
代理机构：
武汉科皓知识产权代理事务所(特殊普通合伙)42222
主分类号：
C04B35/10(2006.01)I
我要购买
摘要：
本发明涉及一种纳米孔径的多孔刚玉‑莫来石陶瓷及其制备方法。其技术方案是：将氢氧化铝细粉依次升温至280~450℃和800~1200℃，分别保温，得到高孔隙率的氧化铝粉体。按高孔隙率的氧化铝粉体为70~90wt%、硅溶胶为9~29wt%和二氧化硅微粉为1~10wt%配料，先将高孔隙率的氧化铝粉体置于真空搅拌机中，抽真空至2.0kPa以下，再将硅溶胶和二氧化硅微粉加入所述真空搅拌机中，搅拌，得到混合料。将所述混合料在110~220℃保温，冷却，机压成型，干燥，然后依次升温至800~1100℃和1400~1600℃，分别保温，即得纳米孔径的多孔刚玉‑莫来石陶瓷。本发明所制制品的气孔孔径为纳米级，具有透气度低、导热系数低、体积稳定性好和强度高的特点。
[发明]
一种轻量化方镁石‑镁铝尖晶石捣打料及其制备方法
申请号：
201710633623.6
状态：
有权
申请日：
2017-07-28
申请人：
武汉科技大学
发明人：
鄢文、马三宝、齐江涛、李楠、李亚伟
公开日：
2017-10-24
代理机构：
武汉科皓知识产权代理事务所(特殊普通合伙)42222
主分类号：
C04B38/08(2006.01)
我要购买
摘要：
本发明涉及一种轻量化方镁石‑镁铝尖晶石捣打料及其制备方法。其技术方案是：以25～35wt％粒径为3～5mm、20～28wt％粒径为1～2.8mm和10～12wt％粒径为0.1～0.8mm的纳米孔径的多孔方镁石‑镁铝尖晶石陶瓷材料颗粒为骨料，以12～20wt％的纳米孔径的多孔方镁石‑镁铝尖晶石陶瓷材料细粉、10～15wt％的镁砂细粉、5～10wt％的刚玉细粉和2～5wt％的α‑Al2O3微粉为基质，外加3～5wt％的结合剂。先将基质与结合剂混磨，再将混磨后的细粉与所述骨料混碾，最后将混碾后的物料置于真空包装储存，即得轻量化方镁石‑镁铝尖晶石捣打料。使用时外加3～5wt％的水捣打成型。本发明制备工艺简单和施工方便，所制制品导热系数低、抗介质侵蚀渗透性能高和热震稳定性优异。

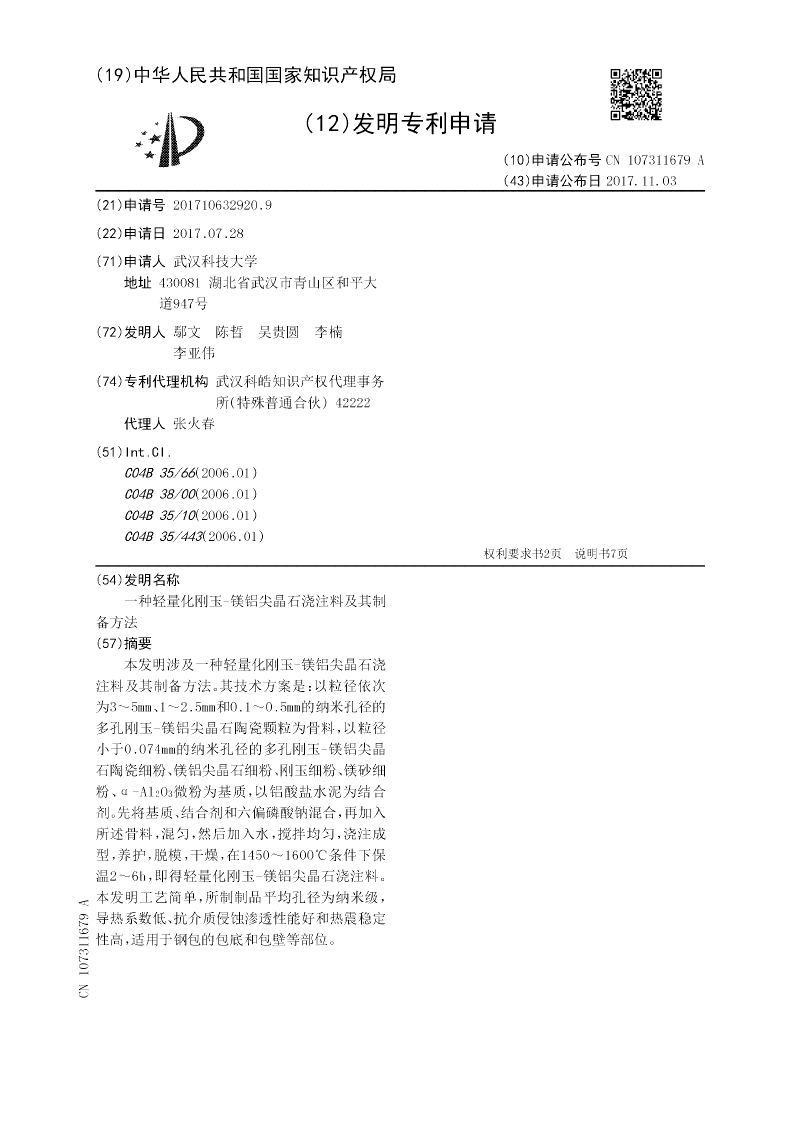

[发明]
一种轻量化刚玉‑镁铝尖晶石浇注料及其制备方法
申请号：
201710632920.9
状态：
审中-实审
申请日：
2017-07-28
申请人：
武汉科技大学
发明人：
鄢文、陈哲、吴贵圆、李楠、李亚伟
公开日：
2017-11-03
代理机构：
武汉科皓知识产权代理事务所(特殊普通合伙)42222
主分类号：
C04B35/66(2006.01)I
我要购买
摘要：
本发明涉及一种轻量化刚玉‑镁铝尖晶石浇注料及其制备方法。其技术方案是：以粒径依次为3～5mm、1～2.5mm和0.1～0.5mm的纳米孔径的多孔刚玉‑镁铝尖晶石陶瓷颗粒为骨料，以粒径小于0.074mm的纳米孔径的多孔刚玉‑镁铝尖晶石陶瓷细粉、镁铝尖晶石细粉、刚玉细粉、镁砂细粉、α‑Al2O3微粉为基质，以铝酸盐水泥为结合剂。先将基质、结合剂和六偏磷酸钠混合，再加入所述骨料，混匀，然后加入水，搅拌均匀，浇注成型，养护，脱模，干燥，在1450～1600℃条件下保温2～6h，即得轻量化刚玉‑镁铝尖晶石浇注料。本发明工艺简单，所制制品平均孔径为纳米级，导热系数低、抗介质侵蚀渗透性能好和热震稳定性高，适用于钢包的包底和包壁等部位。
[发明]
一种轻量化刚玉‑镁铝尖晶石耐火材料及其制备方法
申请号：
201710633625.5
状态：
审中-实审
申请日：
2017-07-28
申请人：
武汉科技大学
发明人：
鄢文、马三宝、陈哲、李楠、李亚伟
公开日：
2017-10-24
代理机构：
武汉科皓知识产权代理事务所(特殊普通合伙)42222
主分类号：
C04B35/66(2006.01)
我要购买
摘要：
本发明涉及一种轻量化刚玉‑镁铝尖晶石耐火材料及其制备方法。其技术方案是：以10～18wt％、25～30wt％和15～20wt％的粒径依次为3～5mm、1～2.8mm和0.1～0.8mm的纳米孔径的多孔刚玉‑镁铝尖晶石陶瓷材料颗粒为骨料，以12～18wt％的纳米孔径的多孔刚玉‑镁铝尖晶石陶瓷材料细粉、12～20wt％的刚玉细粉、2～5wt％的镁砂细粉和3～8wt％的α‑Al2O3微粉为基质。先将骨料置于真空搅拌机中，抽真空，再外加骨料和基质之和3～8wt％的氯化镁溶液，搅拌，关闭抽真空系统；然后加入基质，搅拌，成型，干燥，在1450～1650℃保温，冷却，即得轻量化刚玉‑镁铝尖晶石耐火材料。本发明所制制品的气孔为纳米级，导热系数低、强度高、抗介质侵蚀性能好和热震稳定性优异。
[发明]

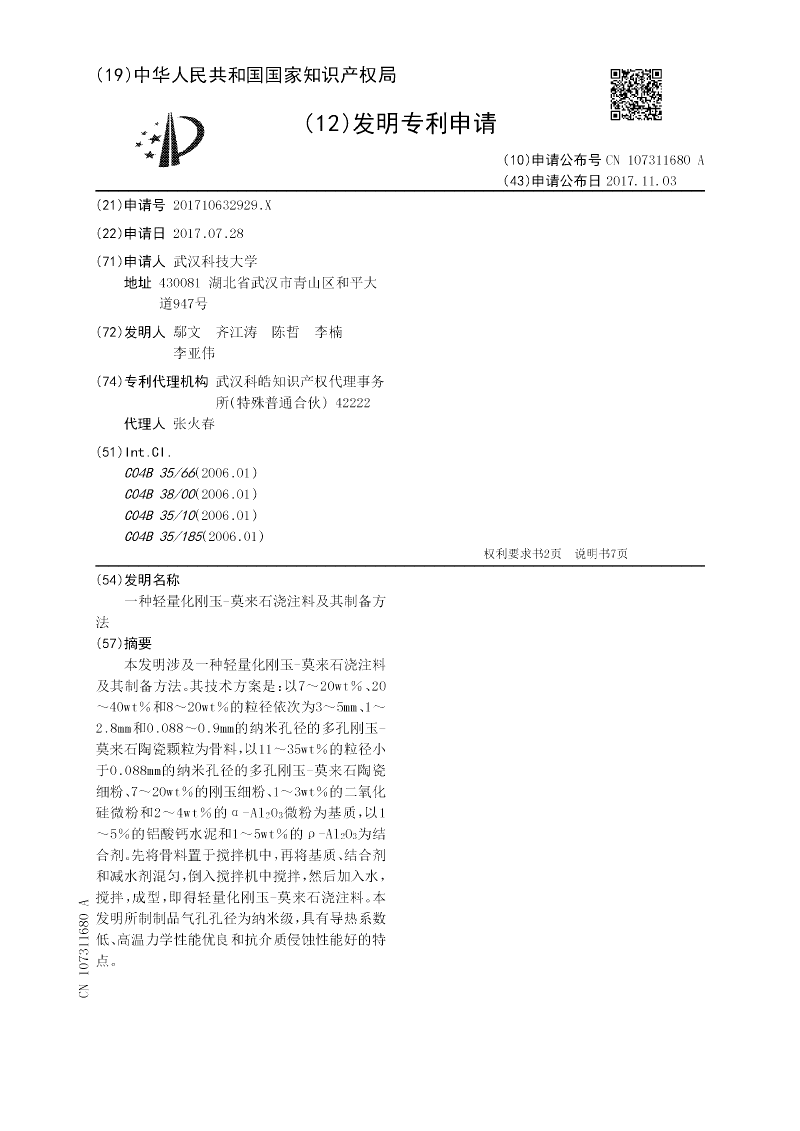

一种轻量化刚玉‑莫来石浇注料及其制备方法
申请号：
201710632929.X
状态：
审中-实审
申请日：
2017-07-28
申请人：
武汉科技大学
发明人：
鄢文、齐江涛、陈哲、李楠、李亚伟
公开日：
2017-11-03
代理机构：
武汉科皓知识产权代理事务所(特殊普通合伙)42222
主分类号：
C04B35/66(2006.01)I
我要购买
摘要：
本发明涉及一种轻量化刚玉‑莫来石浇注料及其制备方法。其技术方案是：以7～20wt％、20～40wt％和8～20wt％的粒径依次为3～5mm、1～2.8mm和0.088～0.9mm的纳米孔径的多孔刚玉‑莫来石陶瓷颗粒为骨料，以11～35wt％的粒径小于0.088mm的纳米孔径的多孔刚玉‑莫来石陶瓷细粉、7～20wt％的刚玉细粉、1～3wt％的二氧化硅微粉和2～4wt％的α‑Al2O3微粉为基质，以1～5％的铝酸钙水泥和1～5wt％的ρ‑Al2O3为结合剂。先将骨料置于搅拌机中，再将基质、结合剂和减水剂混匀，倒入搅拌机中搅拌，然后加入水，搅拌，成型，即得轻量化刚玉‑莫来石浇注料。本发明所制制品气孔孔径为纳米级，具有导热系数低、高温力学性能优良和抗介质侵蚀性能好的特点。
首页
上一页
191
192
193
194
195
196
197
198
199
200
下一页
尾页
当前共找到
8115
个专利记录
，当前显示页码
198/406
